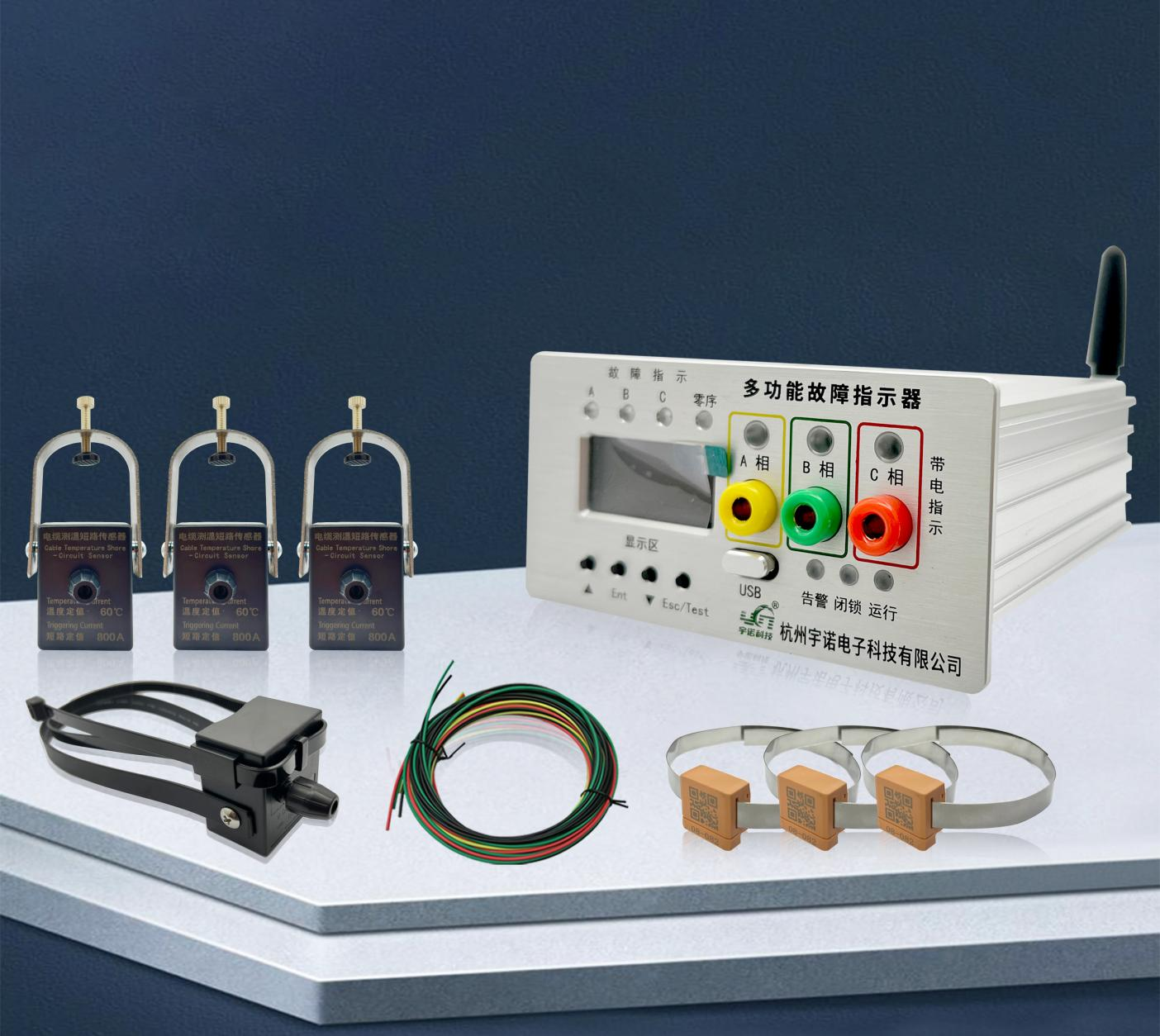

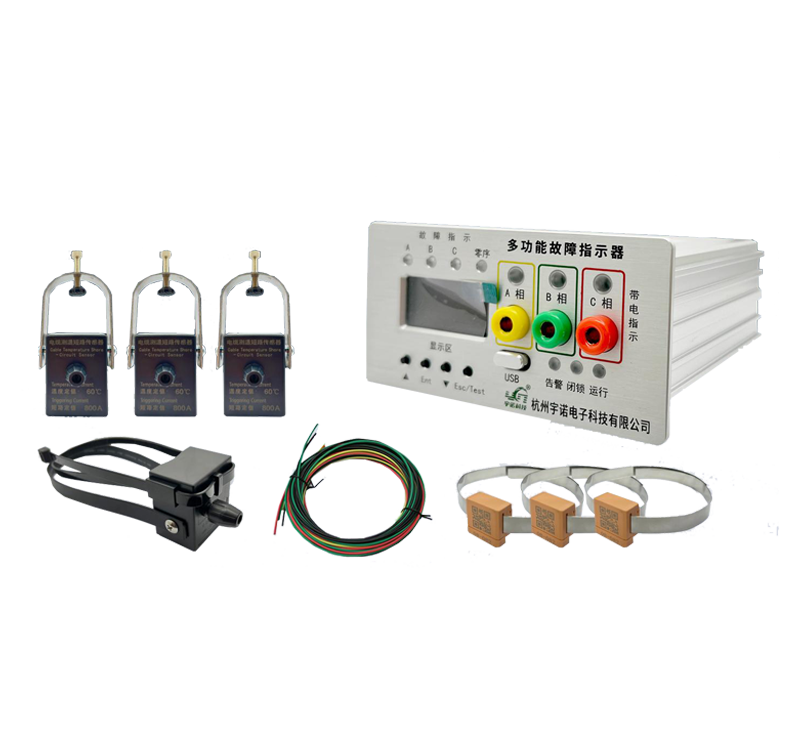

圖1 多功能故障指示器(局放(脈沖電流)、溫升、故障指示、帶電指示及閉鎖)

概述：

多功能故障指示器是安裝在配電網絡系統中的環網開關柜、電纜分支箱、箱變、高壓柜等 一次開關設備上，用于在線監測局部放電、指示相應電纜區段的短路和接地故障以及實時溫 度的一種在線監測裝置。

脈沖電流法是當前普遍認可且廣泛使用的一種局部放電量測試方法，其結果是以 pC 為 單位的視在放電量，屬于定量性質的測量，能客觀反映電氣設備的絕緣狀態。在各種開關柜 中，10kV 及以上電壓等級開關柜由于安裝數量最大，故障次數也最多，造成的后果也很嚴 重。因此，對 10kV 及以上電壓等級開關柜進行局部放電及升溫在線監測，不但能夠了解設 備的絕緣狀況，還能夠及時發現許多有關制造與安裝方面的問題，確定絕緣故障的原因及其 嚴重程度。

該裝置還集成了電纜溫度、電流監測、高壓帶電指示及故障指示等功能，集測量、分析、 診斷為一體，面板使用 OLED 屏幕顯示界面，方便巡檢人員判斷開關柜的絕緣狀況，降低運 維成本，及時處理存在的絕緣隱患，提高配電設備運行的可靠性。

功能特點：

1．實時溫度電流 :電子 CT 在工作中檢測線纜的溫度和電流，并將實時數據通過光纖或無線傳輸給主機,并在主機屏幕上顯示。

2．短路報警指示 :當線路電流達到或超過預先設置的短路電流的整定值時，電子 CT 發出報警信號，通過光纖傳輸給主機。

3．接地報警指示 :當線路電流達到或超過預先設置的接地電流的整定值時，電子 CT 發出報警信號，通過光纖傳輸到主機。

4．溫度報警指示：當線路溫度達到或超過預先設置的溫度整定值時，主機會自動進行告警，

并帶有故障燈提示。

5．采用脈沖電流法的局放檢測技術，監測靈敏度高。

6．執行局部放電檢測的國際標準 IEC60270，能對放電進行定量。

7．功能齊全，集成故障指示器、高壓帶電指示及電纜測溫電流功能于一體。

8．采用自適應抗干擾技術，可有效消除現場背景噪聲干擾。

9．連續、實時在線監測設備絕緣缺陷，及時發現電氣設備運行狀態異常。

10．概率強度、放電頻度、帶電狀態、故障指示、 電纜測溫等通過顯示屏就地顯示。

11．RS485 通訊方式，可實現大數據綜合診斷，診斷結果更準確。

12． 內置局部放電診斷分析和結合電纜頭溫度的告警算法，當監測到高壓設備發生局放時，

LED 告警燈常亮和繼電器告警接點發出設備異常告警。

13．調試模式可模擬各種故障情況，使得調試、測試更加方便高效。

技術參數：

1. 測量范圍：0～5000pC

2. 靈敏度：不低于 10pC

3. 測量精度：放電強度測量不低于 5%，放電頻度測量不低于 2%

4. 頻帶范圍：100kHz～5MHz

5. 監測變量：概率強度、平均強度、放電頻次

6. 放電頻度：不大于 5000（1s）

7. 短路故障電流報警出廠整定值： 800A 誤差±10% 出廠按客戶需求設定

8. 接地故障電流報警出廠整定值： 20A/50A(可定制) 誤差±10% 出廠按客戶需求設定

9. 電纜溫度故障報警出廠整定值： 60℃ 誤差±1% 出廠按客戶需求設定

10. 電纜實時電流測量范圍：5A～1200A 誤差±5%

11. 電纜實時溫度測量范圍：－40℃~+120℃ 誤差±0.5℃

12. 工作電源：外部供電 DC-48V/AC-220V,電流＜200mA。

13. 自動復位時間：可通過顯示屏設定（默認 24 小時）

14. 防護等級：主機：IP40； 電子 CT ：IP65

15. 主機工作環境：-40℃~+75℃

16. 通訊方式：RS485 通訊,支持 MODBUS 規約協議(默認 9600bp s,8 個數據位，無校驗，1

個停止位)。

17.使用范圍：20kV 以下等級的系統中。

18.主機尺寸：104mm(寬) × 53mm(高) ×108mm(深)，開孔尺寸：91mm(寬) × 43mm(高)
